Трубы из обечаек 530-3020 мм

Обечайки — это детали трубопровода, металлические цилиндры, монтируемые между собой в сплошную линию.

Стальные трубы из обечайки широко распространены во многих отраслях и используются для создания магистральных трубопроводов. На современном промышленном производстве возможно изготовление обечаек для труб любого диаметра из диапазона 530-3020 мм с толщиной металлической стенки от 8 до 40 мм.

Компания «Ренессанс» реализует трубы высочайшего качества, изготовление обечаек из листовой стали регламентируется требованиями ГОСТа и обеспечивает соответствующий им уровень надёжности и долговечности. Трубы данной разновидности нашли применение при строительстве нефте, газо-, водо- и теплопроводов, используемых в различных отраслях.

Размер	По стали 3	По стали 20	По стали 09Г2С	По стали 17Г1С
720х8-14	47 000	49 000	49 000	51 000
820х8-18	47 000	49 000	49 000	51 000
920х8-22	43 000	45 000	48 000	50 000
1020х8-22	46 000	48 000	48 001	50 000
1120х8-22	от 41 000	45 000	48 000	50 000
1220х8-25	от 41 000	45 000	46 000	48 000
1320х8-25	от 41 000	45 000	46 000	48 000
1420х10-25	от 41 000	45 000	46 000	48 000
1520х10-25	от 41 001	45 000	46 000	48 000
1620х10-25	от 41 002	45 000	46 000	48 000
1720х10-25	от 41 003	45 000	46 000	48 000
1820х10-25	от 41 004	45 000	46 000	48 000
1920х10-25	от 41 005	45 000	46 000	48 000
2020х10-25	от 41 006	45 000	46 000	48 000
2120х10-25	от 41 007	45 000	46 000	48 000
2220х10-25	от 41 008	45 000	46 000	48 010

Технология производства труб из обечаек

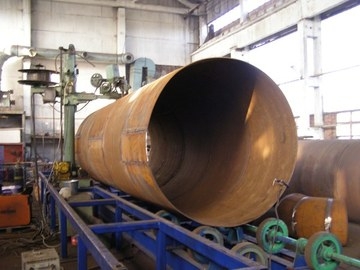

Для изготовления труб из сварных обечаек используется стальной лист шириной 1500 миллиметров. Технология производства состоит из нескольких этапов:

в качестве заготовки используется металлический лист цилиндрической формы, по длине кратный двум метрам, на который накладывают продольный шов;
далее полученную секцию (обечайку) сваривают в соседними, в итоге получается сплошная труба необходимой длины.
- углеродистая сталь ст3,
- углеродистая конструкционная сталь ст20,
- низколегированная сталь 09Г2С,
- низколегированный кремнемарганцовистный сплав 17Г1С.
- строительство магистральных и технологических трубопроводов;
- конструирование теплосетей и гидросооружений;
- строительство воздуховодов и различных опорных конструкций;
- применение в различных нестандартных конструкциях и механизмах;
- в химической промышленности при конструировании аппаратов применяют цилиндрические трубы с обечайкой.

Контроль качества труб осуществляется при помощи рентгена и ультразвука. После проверки, трубы могут быть использованы в средах с высоким давлением.

Применяемые марки стали для труб из обечаек

Область применения труб из обечаек

Основными сферами использования труб из обечаек являются:

Данный вид труб используется практически повсеместно, благодаря его универсальности. Швы в обязательном порядке свариваются с 2 сторон, наружный диаметр обечаечной трубы возможен с отклонением максимально на 2 мм, а диаметр самой трубы на 2,5 мм. Отклонение прочих показателей должно регулироваться государственными стандартами качества.

Обечаечные трубы производятся в большом ассортименте, так как их сфера применения очень широка — любые виды строительства, промышленности.

Преимущества обечаечных труб

Главное преимущество обечаечных труб — они позволяют строить трубопроводы больших диаметров. Как правило, это магистральные коммуникации, производство которых является сложной инженерной задачей. Сварка труб из элементов в таких случаях — оптимальное решение, поскольку позволяет, с одной стороны, тщательно контролировать процесс изготовления в заводских условиях, а с другой — достаточно оперативно создавать необходимые трубы.

Технические характеристики и нормативные документы для производства труб из обечаек

Труба из обечайки может быть изготовлена по ГОСТ 10704 или по ряду технических условий: ТУ 14-3Р-56-2001, ТУ 26-11-24-91. ТУ 14-3Р-56-2001 распространяются на трубы стальные сварные диаметром 1420, 1620, 1720, 2020 и 2220 мм общего назначения, предназначенные для эксплуатации трубопровода с рабочим давлением до 1,5 МПа (15 кгс/см²).

Толщина обечайки может составлять от 8 до 40 мм. Длина обечайки должна быть кратна двум метрам.

По способу производства трубы электросварные с продольными и поперечными сварными швами. Изготовление труб должно проводиться по технологическому процессу, разработанному в соответствии с требованиями НД и конструкторской документации. Трубы изготавливаются из горячекатаной заготовки поставляемой по ГОСТ 19903 и ГОСТ 14637.

ТУ 26-11-24-91 распространяются на трубы сварные из обечаек для трубопроводов, предназначенных для транспортирования воздуха, пожаровзрывоопасных т вредных жидких, газообразных и других продуктов (сред) в технических линиях химических, нефтехимических и им подобных производств, работающих при температуре не ниже минус 115°С до плюс 610°С и давлением до 16 МПа (160 кгс/см²).

Цены на обечаечные трубы

Группа компаний «Ренессанс» готова доставить обечаечные трубы из марки стали, необходимой клиенту. Вся продукция, предлагаемая нашей компанией имеет сертификаты качества и соответствия.

Условия заказа обговариваются заранее, вы можете заказать расчёт цилиндрических обечаек для своего проекта, обратившись к нашему менеджеру.
