Гнутые отводы и кривые вставки ГОСТ 24950-81

Гнутые отводы и кривые вставки, изготовленные по данному ГОСТ 24950-81 предназначены для выполнения поворотов в вертикальной или горизонтальной плоскости линейной части стальных магистральных трубопроводов и ответвлений от них, изготовляемые на трубогибочном оборудовании способом поперечной гибки труб в холодном состоянии. Отводы могут быть изготовлены в трех вариантах:

  • из одной трубы в соответствии с черт. 1;
  • из одной трубы с применением на период гибки второй инвентарной трубы или патрона-удлинителя;
  • из двух труб в соответствии с черт. 2.

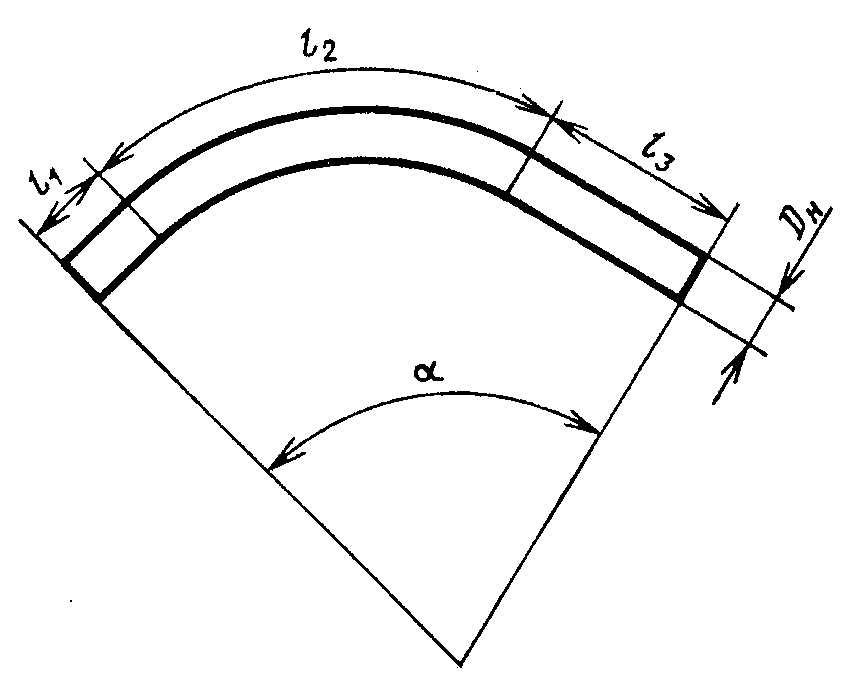

Вариант № 1

Картинка 1 Гост24950

Dн - наружный диаметр отвода; a - угол гибки отвода; l1 и l3 - прямые концы отвода; l2 - гнутая часть отвода

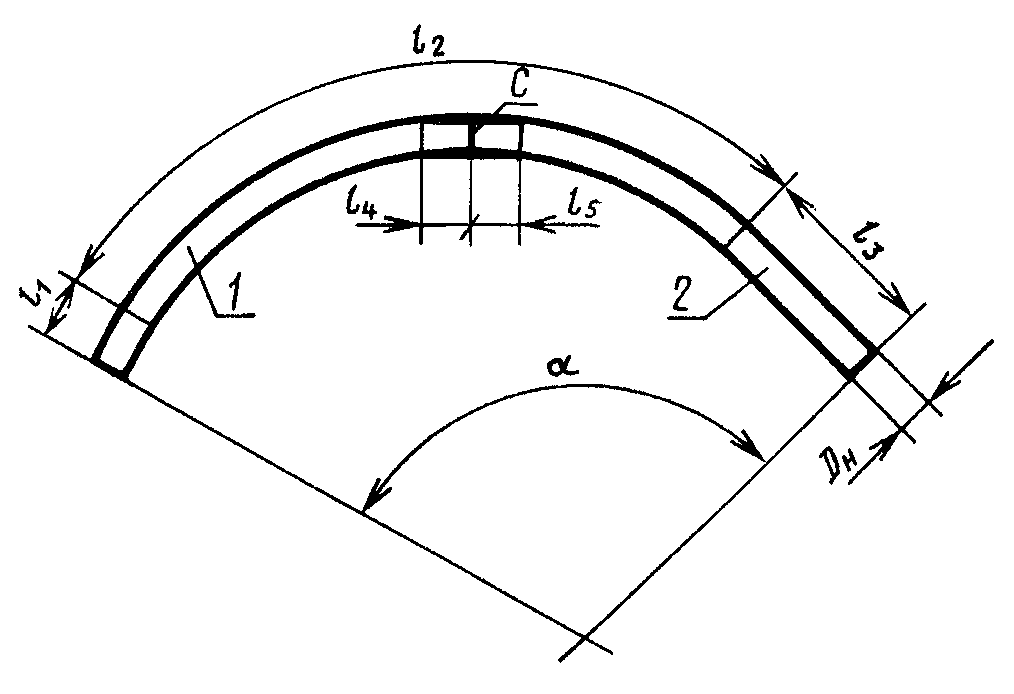

Вариант №3

Картинка 1 Гост24950

1, 2 - трубы, образующие отвод; DH - наружный диаметр отвода; l1, l3 - прямые концы отвода; l2 - гнутая часть отвода; l4, l5 - прямые участки труб у поперечного сварного шва; a - угол гибки отвода; С - поперечный сварной шов, соединяющий трубы

Наружный диаметр, справочная толщина стенок, длина и отклонения от длины труб, из которых изготовливаются отводы, должны соответствовать указанным в табл. 1.

Наружный диаметр труб, мм

Длина труб, м

Отклонения от длины труб, м

Справочная толщина стенки труб, мм

прямошовных

бесшовных

219

9,8

±0,2

4 - 9

6 - 18

273

4 - 9

7 - 18

325

6 - 9

8 - 18

377

6 - 10

9 - 18

426

6 - 12

9 - 18

530

11,6

±0,2

5,5 - 12

-

720

7 - 14

-

820

7 - 14

-

1020

9 - 22

-

1220

10 - 26

-

1420

15 - 26,5

-

При изготовлении отводов угол гибки должен приниматься кратным 3°. Допускается по согласованию изготовителя с потребителем при изготовлении отводов принимать угол гибки кратным 1°. Отклонения от величины угла гибки отводов не должны превышать ±20’. Диаметр отводов, расчетный унифицированный радиус гибки и угол гибки отводов должны соответствовать указанным в табл. 2.

Диаметр отвода, мм

Расчетный унифицированный радиус гибки, м

Угол гибки в градусах для отводов типов

1

2

3

219 - 377

15

3, 6, 9, 12, 15, 18, 21, 24, 27

-

-

426

20

3, 6, 9, 12, 15, 18, 21

-

-

530

25

3, 6, 9, 12, 15, 18

-

-

720 - 820

35

3, 6, 9

12

12, 15, 18, 21, 24

1020

40

3, 6, 9

12

12, 15, 18, 21

1220 - 1420

60

3, 6

9

9, 12, 15

Условное обозначение отвода должно состоять из: обозначения типа, наименования изделия, угла гибки, значения наружного диаметра, толщины стенки, марки (класса) стали труб, обозначения стандарта на трубы и настоящего стандарта. Пример условного обозначения отводов типа 1 с углом гибки 9°, диаметром трубы 1020 мм, толщиной стенки 12 мм, из труб по ГОСТ 20295-85, изготовленных из стали марки 17Г1СУ: 1 ГО. 9°. 1020. 12 - ГОСТ 20295-85-17Г1СУ. ГОСТ 24950-81
